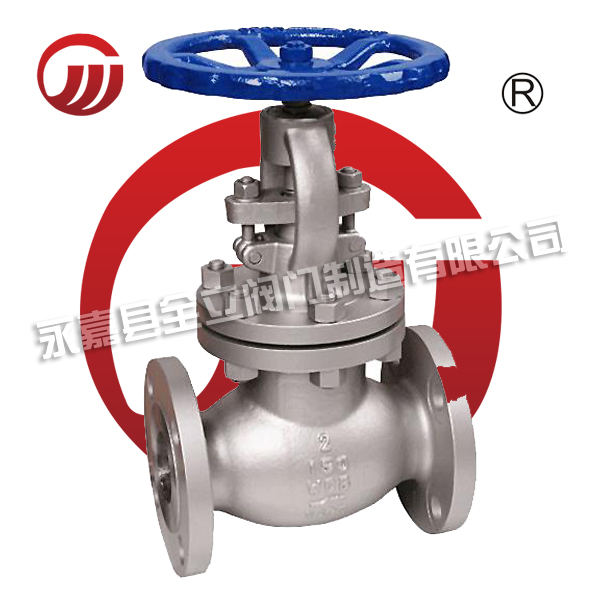

不銹鋼美標法蘭截止閥 J41W J41Y

發布日期：[2017-03-14] 點擊數：不銹鋼美標法蘭截止閥 J41W J41Y

【不銹鋼美標截止閥概述】

截止閥（Globe Valve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。

【不銹鋼美標截止閥執行標準】

設計與制造：API 6D、ANSI B 16.34或BS 1873
結構長度：ANSI B 16.10
法蘭標準：ANSI B 16.5a
對焊端尺寸：ANSI B 16.25
壓力檢驗：API 6D或API 598

【不銹鋼美標截止閥用途】

API截止閥適用于石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

【不銹鋼美標截止閥結構特點】

1.產品按美標標準生產，結構合理,密封可靠，性能優良、造形美觀。
2.閥瓣、閥座的密封面采用硬質合金堆焊或本體加工而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。
3.閥桿經調質和表面處理，有良好的耐腐蝕性和抗擦傷性。
4.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

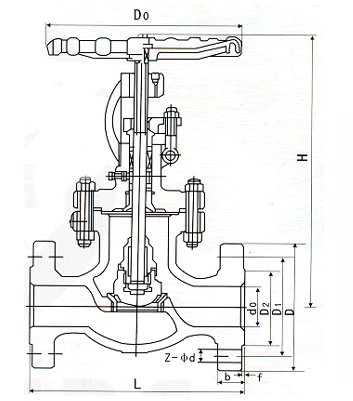

【不銹鋼美標截止閥結構圖】

【不銹鋼美標截止閥主要零部件材料】

殼體	ASTM A216 WCB								ASTM A351 CF8
閥桿	F6a			F304		F316		Monel	F304
閥瓣表面	13Cr	13Cr	STL	304	STL	316	STL	Monel	304	304	STL
閥座表面	13Cr	STL	STL	304	STL	316	STL	Monel	304	304	STL

殼體	ASTM A351 CF3			ASTM A351 CF8M					ASTM A351 CF8
閥桿	F304L			F316					F316L
閥瓣表面	304L	304L	STL	316		316	STL		316L	316L	STL
閥座表面	304L	STL	STL	316		STL	STL		316L	316L	STL

【不銹鋼美標截止閥主要連接尺寸 class150LB】

Size	L/L 1		L2		H		W		Weight
Size	RF/BW		RTJ		OPEN		W		RF
in	in	mm	in	mm	in	mm	in	mm	kg
2	8	203	8.5	216	13.58	345	8	200	22
2.5	8.5	216	9	229	16.34	415	8	200	32
3	9.5	241	10	254	15.94	405	10	250	38
4	11.5	292	12	305	19.09	485	12	300	62
6	16	406	16.5	419	20.47	520	14	350	104
8	19.5	495	20	508	23.62	600	18	450	159
10	24.5	622	25	635	30	762	20	500	308
12	27.5	698	28	711	33.94	862	25	640	539
14 *	31	787	31.5	800	56	1442	GO		610
16 *	36	814	36.5	927	64	1625	GO		880
18 *	38.5	977	38.98	990	71.18	1820	GO		1150

【不銹鋼美標截止閥安裝注意事項】

1. 手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2. 手輪、手柄及微動機構，不允許作起吊用。
3. 介質的流向應與閥體所示箭頭方向一致。

全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【m.yuanmengbao.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
